Gráfico de Linha

Neste exemplo veremos como criar um gráfico analítico em Linhas utilizando a aplicação de Consulta.

Criando e configurando a aplicação

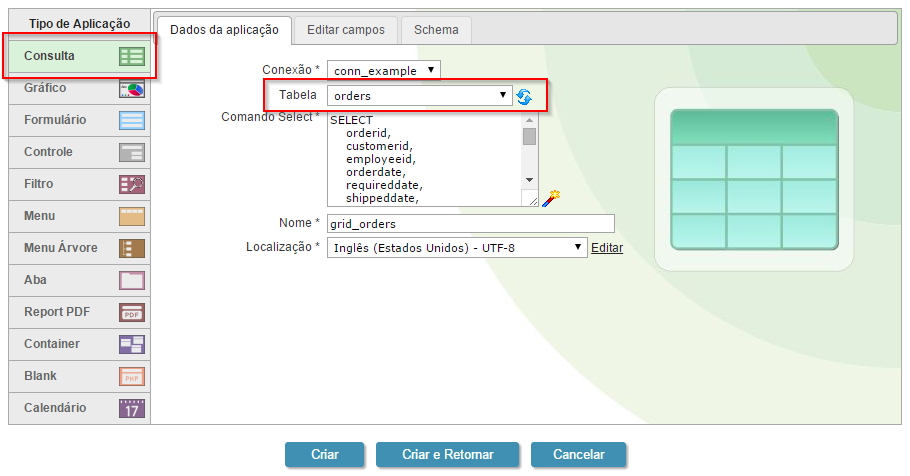

1. Crie uma nova aplicação de consulta baseada na tabela orders.

2. Para habilitar o Gráfico em uma Consulta, devemos criar, primeiramente, uma Quebra na aplicação. Então acesse a guia "Quebra" no menu da aplicação, depois clique em "Quebra estática>>Nova Quebra".

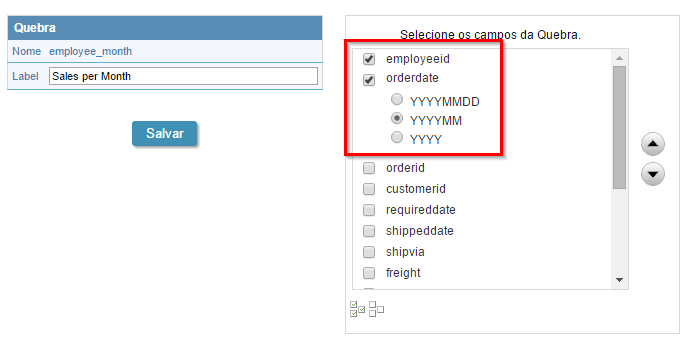

3. Selecionaremos os campos "employeeid" e "orderdate" (por mês).

4. Volte para a opção inicial de "Módulos da Grid".

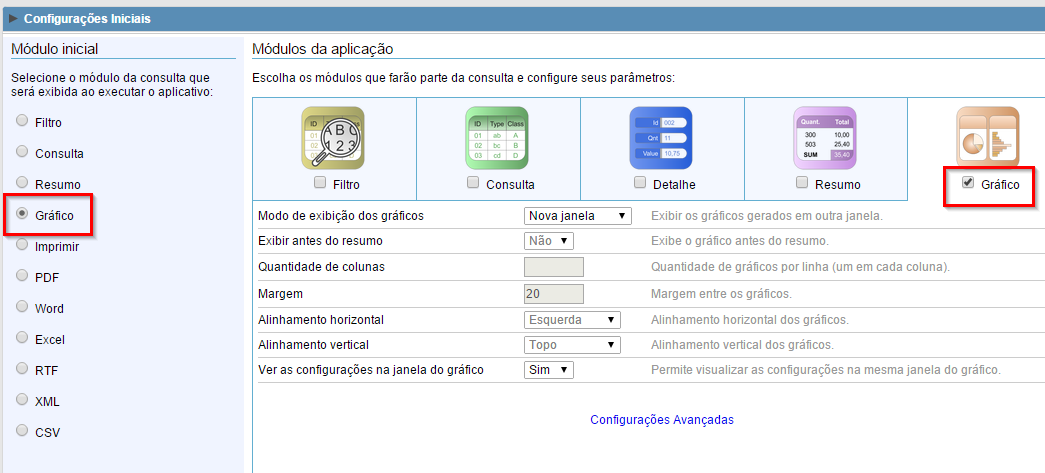

5. Marque o "Gráfico" como módulo inicial e deixe apenas este módulo habilitado.

6. Acesse a guia "Resumo" no menu da aplicação, depois clique em "Gráficos>>Configuração".

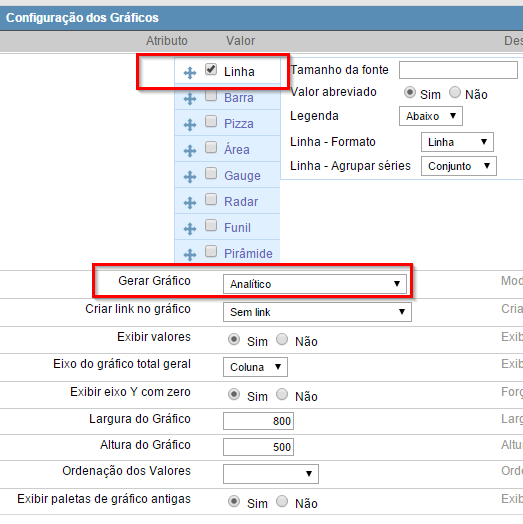

7. Selecione a opção de gráfico de "Linha" e na opção "Gerar Gráfico" altere para "Analítico". Altere as demais configurações de acordo com a imagem.

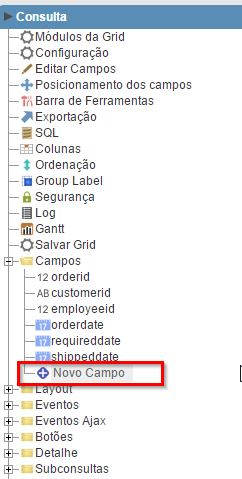

8. Acesse a opção "Campos >> Novo Campo" no menu da aplicação

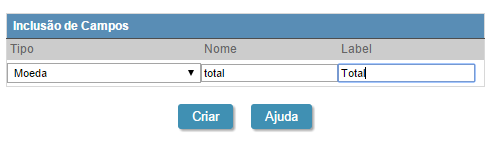

9. Crie um campo do tipo "Moeda" chamado "total".

10. Acesse a opção "Eventos >> onRecord" no menu da aplicação.

11. Utilize o seguinte código no evento.

{total} = {freight} + {priceorder};

12. Acesse a guia "Totalização" no menu da aplicação, depois clique em "Campos".

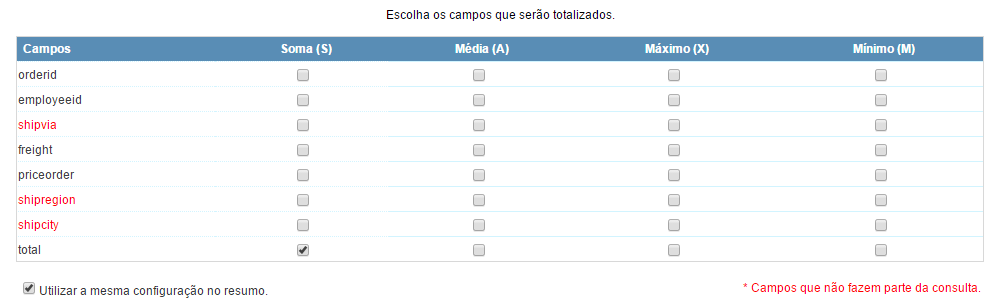

13. Marque apenas a coluna "Soma" do campo "total", para que seja criado o somatório dos valores deste campo.

14. Agora acesse novamente a guia "Resumo" no menu da aplicação, depois clique em "Gráficos >> Gráficos das colunas".

15. Marque para exibir apenas o gráfico "total_sum" do campo "empoyeeid", de acordo com a imagem.

16. Clique em "Executar aplicação"

Clique no botão abaixo para visualizar a aplicação sendo executada.
