Exibir Diagrama

Gerar um diagrama de relacionamento das aplicações do projeto. Neste diagrama poderemos ver de forma clara quais aplicações estão relacionadas e qual o meio utilizado para criar este relacionamento.

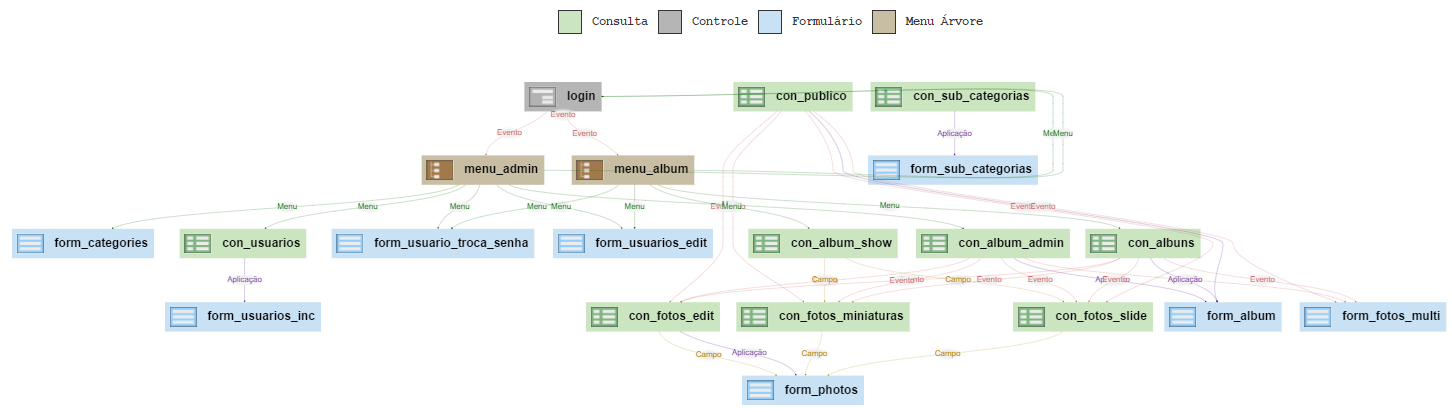

Este exemplo estamos mostrando o relacionamento das aplicações do projeto sc_album.

Existem algumas opções para auxiliar a visualização do diagrama.

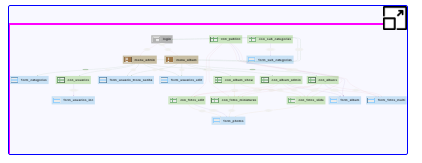

Podemos exibir um mini mapa de todo o diagrama para ajudar na visualização. Para exibi-lo, clique no ícone no canto inferior esquerdo do diagrama.

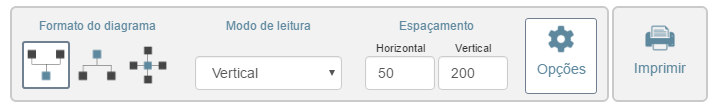

Além do mini mapa, existem outras opções de visualização, como pode ser visto abaixo.

• Formato do Diagrama - Monta o diagrama de acordo com o posicionamento dos nós.
• Modo de Leitura - Define a perspectiva de leitura do diagrama para sua criação.
• Espaçamento - Define o espaçamento entre as colunas (horizontal) e camadas (vertical).
