Layout

Neste módulo estão disponíveis recursos de edição, atributos e visualização da aplicação, de forma que podemos atribuir esquemas de visualização, organizar os campos em blocos, definir os valores e o formato do cabeçalho entre outros.

Blocos

Conceitualmente um bloco é um “container” onde posicionamos nossos campos de uma Aplicação de Formulário, Controle ou Consulta com orientação Slide.

Por padrão as aplicações criadas no Scriptcase são constituídas de um único bloco, este com o mesmo nome da aplicação. Podemos adicionar quantos novos blocos quisermos e organizá-los da maneira que nos for mais conveniente. Na tela abaixo observe que há uma coluna chamada ORGANIZAÇÃO , é lá que definimos se o próximo bloco virá ao lado ou abaixo do corrente.

Configuração dos blocos da aplicação

No lado esquerdo de cada bloco existem dois ícones, o primeiro tem a função de editar todas as informações relativas ao bloco e o segundo para exclusão do bloco.

• Organização e Mudança de posição dos Blocos
  • Veja abaixo como alterar a ordem de exibição dos Blocos de uma Página.

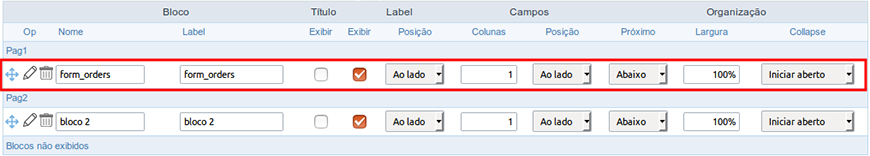

  Clique e araste o bloco que deseja alterar para a sua nova posição.

  Configuração de exibição dos blocos da aplicação

  • Veja agora como remover um bloco da exibição

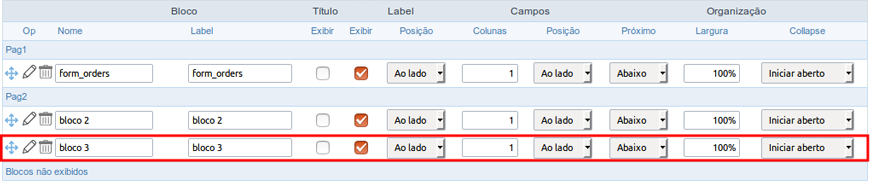

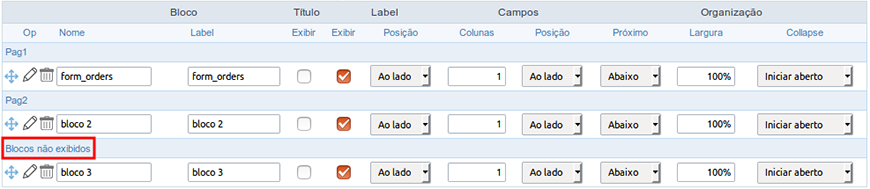

  Clique sobre o bloco desejado e arraste-o até o item “Blocos não exibidos”. Desta forma, assim como você pode remover um bloco arrastando-o até o item “Blocos não exibidos”, para mudar um bloco de página é só arrasta-lo até a página desejada. Veja as imagens abaixo.

  Configuração de exibição dos blocos da aplicação

  Configuração de exibição dos blocos da aplicação

  • Bloco
    • Nome : Nome do Bloco.
    • Label : Título do bloco que será exibido na aplicação.
  • Titulo
    • Exibir : Flag que controla se o título do bloco será exibido.
  • Label
    • Exibir : Flag que controla se o label dos campos dentro do bloco devem ser exibidos.
    • Posição : Opções de exibição do label :
      • Acima : o label será exibido acima do campo.
      • Ao Lado : o label será exibido ao lado do campo.
      • Abaixo : o label será exibido abaixo do campo.
  • Campos
    • Colunas : Quantidade de colunas a serem exibidas lado a lado dentro do bloco.
    • Posição : De que forma os campos serão exibidos dentro do bloco :
      • Abaixo : Os campos serão exibidos um abaixo do outro respeitando a quantidade de colunas.
      • Ao lado : Os campos serão exibidos ao lado do outro respeitando a quantidade de colunas.
      • Corrido : Os campos serão exibidos lado a lado sem conter tabulação.
  • Organização
    • Próximo : Forma como os blocos ficarão organizados dentro da página:
      • Abaixo : Indica que o próximo bloco será exibido abaixo.
      • Ao lado : Indica que o próximo bloco será exibido ao lado.
    • Largura : Especifica em pixels ou percentual a largura que o bloco deverá ocupar, caso a informação seja em percentual especificar (%).
    • Colapse : Habilta opção de fechar (colapse) o bloco.

• Inclusção de blocos

  Para incluir novos blocos em uma Aplicação, basta clicar no botão . Em seguida, será apresentada a seguinte interface para definição do nome e label do bloco. No fim clique no botão Criar.

  Interface de criação dos blocos da aplicação

  • Nome : Nome do bloco.
  • Label : Texto que será que mostrado no bloco da aplicação.

Edição dos blocos

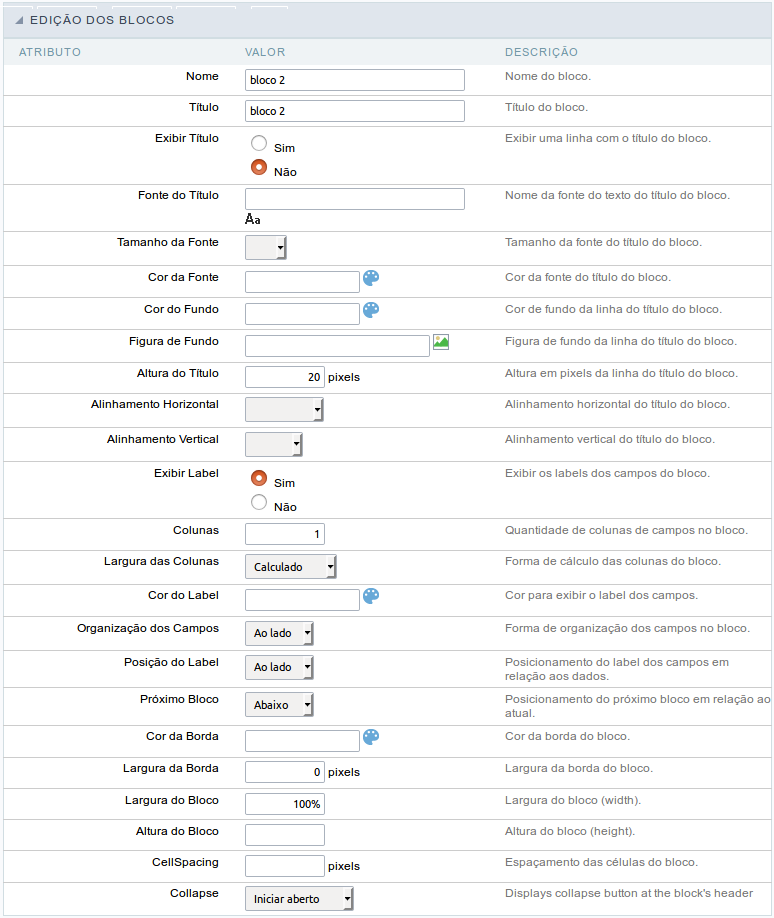

Para editar um bloco basta clicar no ícone , que fica do lado esquerdo do bloco. Em seguida, será apresentada a seguinte interface para definição dos parâmentros do bloco. No fim clique no botão Salvar.

• Nome : Nome do bloco.
• NTítulo : Exibe o título do bloco.
• Exibir Título : Esta opção, quando ativada, permite exibir o título do bloco.
• Fonte do Título : Nome da fonte aplicada no título do bloco.
• Tamanho da Fonte : Tamanho da fonte aplicada ao título do bloco.
• Cor da Fonte : Cor da fonte do título do bloco.
• Cor do Fundo : Cor de fundo da linha do título do bloco.
• Figura de Fundo : Figura de fundo da linha do título do bloco.
• Altura do Título : Altura em pixels da linha do título do bloco.
• Alinhamento Horizontal : Alinhamento horizontal do título do bloco (Esquerda, Centro e Direita).
• Alinhamento Vertical : Alinhamento vertical do título do bloco(Topo, Meio e Baixo).
• Exibir Label : Exibir os labels dos campos do bloco.
• Colunas : Quantidade de colunas de campos no bloco.
• Largura das Colunas : Forma de cálculo das colunas do bloco.
• Cor do Label : Cor para exibir o label dos campos.
• Organização dos Campos : Forma de organização dos campos no bloco.
• Posição do Label : Define o Posicionamento do label dos campos em relação aos dados.
  • Ao Lado - Valor padrão das aplicações, posicionando a label no lado direito do input
  • Acima - Posiciona a label acima do input
  • Abaixo - Posiciona a label abaixo do input
• Próximo Bloco : Posicionamento do próximo bloco em relação ao atual.
• Cor da Borda : Cor da borda do bloco.
• Largura da Borda : Largura da borda do bloco.
• Largura do Bloco : Largura do bloco (width).
• Altura do Bloco : Altura do bloco (height).
• CellSpacing : Espaçamento das células do bloco.
• Collapse : Habilta opção de fechar (colapse) o bloco.

Visualização

Nesta interface, podemos definir o esquema de visualização de uma aplicação em específico, isto porque o Scriptcase utiliza a definição de Valores Padrões por Projeto, que além do esquema de visualização, permite a definição de valores a outros atributos a nível de Projeto.

Configuração de visualização de temas da aplicação

• Configuração de visualização
  • Modelo para o Cabeçalho : Permite a escolha do modelo para compor o cabeçalho da aplicação.
  • Modelo para o Rodapé : Permite a escolha do modelo para compor o rodapé da aplicação.
  • Botão : Permite a escolha do modelo dos botões da aplicação.
  • Temas : Escolhendo um dos temas existentes, será carregado o modo visual (cores,fontes, etc) que irá compor a aplicação.

Cabeçalho

Neste bloco é feita a definição dos conteudos variáveis que farão parte do cabeçalho.

Configuração do cabeçalho da aplicação

Esta tela pode variar dependendo do formato de cabeçalho escolhido dentro da pasta Visualização.

• Exibir Cabeçalho : Esta flag determina se o cabeçalho será exibido.
• Título da Consulta : Permite informar um título para ser exibido na aplicação.
• Variáveis de Cabeçalho : Os campos variáveis podem ser preenchidos com qualquer um dos tipos exibidos no Combobox. Dependendo do tipo, será necessário associar um conteúdo ao mesmo. Abaixo descrevemos os tipos existentes:
  • Campo : Quando se escolhe a opção do tipo “Campo”, abrirá um Combobox ao lado com os campos que fazem parte do “Select”. Escolhendo um desses campos, estará associando o valor do campo para exibição no cabeçalho.
  • Título : Esta opção quando selecionada exibirá no cabeçalho o valor preenchido no “Título do Filtro”.
  • Data : Quando é selecionado o tipo “Data”, será exibido no cabeçalho da controle a data do sistema no formato dd/mm/aaaa. Existem diversos formatos de exibição utilizando a data e a hora do servidor. O formato poderá ser informado no campo texto que aparece ao lado. Para ter acesso aos formatos existentes clique em e aparecerá uma tela explicativa.
  • Imagem : Quando selecionado o campo tipo imagem, aparece um campo para o preenchimento do nome da imagem existente no servidor. Para localizar as imagens existentes e selecionar uma, clique no ícone “Escolher imagem” e para disponibilizar novas imagens no servidor clique em “Fazer upload de uma imagem” .
  • Valor : Quando selecionado o tipo “Valor”, o conteúdo preenchido no campo texto que aparece ao lado será exibido no cabeçalho, pode ser informado textos e “Variáveis globais”. Ex: “Nome do Funcionário: [v_nome]”.

Rodapé

Configuração do rodapé da aplicação

Esta tela pode variar dependendo do formato de Rodapé escolhido dentro da pasta Visualização.

• Exibir Rodapé : Esta flag determina se o Rodapé será exibido na aplicação.
• Variáveis de Rodapé : Os campos variáveis podem ser preenchidos com qualquer um dos tipos exibidos no Combobox, dependendo do tipo será necessário associar um conteúdo ao mesmo. Abaixo descrevemos os tipos existentes:
  • Campo : Quando se escolhe a opção do tipo “Campo”, abrirá um Combobox ao lado com os campos que fazem parte do “Select”. Escolhendo um desses campos, estará associando o valor do campo para exibição no Rodapé.
  • Data : Quando é selecionado o tipo “Data”, será exibido no Rodapé da aplicação a data do sistema no formato dd/mm/aaaa. Existem diversos formatos de exibição utilizando a data e a hora do servidor. O formato poderá ser informado no campo texto que aparece ao lado. Para ter acesso aos formatos existentes clique em e aparecerá uma tela explicativa.
  • Imagem : Quando selecionado o campo tipo imagem, aparece um campo para o preenchimento do nome da imagem existente no servidor. Para localizar as imagens existentes e selecionar uma, clique no ícone “Escolher imagem” e para disponibilizar novas imagens no servidor clique em “Fazer upload de uma imagem”.
  • Valor : Quando selecionado o tipo “Valor”, o conteúdo preenchido no campo texto que aparece ao lado será exibido no Rodapé. Pode ser informado textos e “Variáveis globais”. Ex: “Nome do Funcionário: [v_nome]”.
