Temas

View video

Pré-visualização

Esse item foi adcionado para que o desenvolvedor tenha uma pré-visualização do tema escolhido.

O item “Tema” não irá alterar o tema do gráfico para o projeto e sim apenas para a aplicação, para alterar o tema escolhido o desenvolvedor terá que ir em Layout-> Tema para gráficos na barra superior do Scriptcase.

Prévisualização do tema

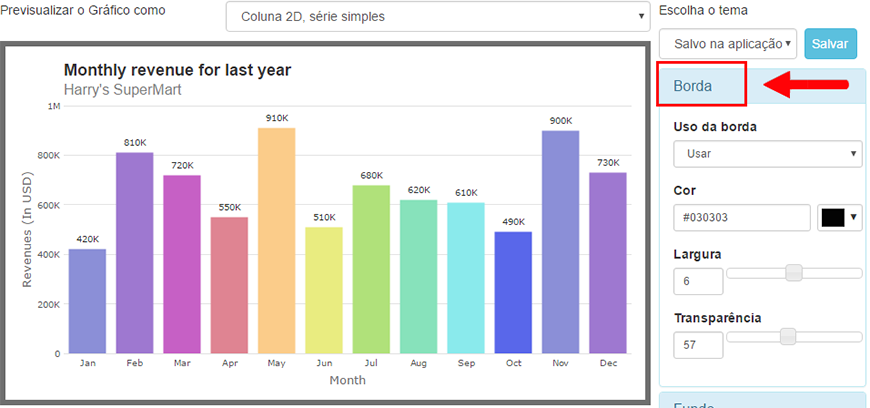

Borda

Ative essa função para selecionar a borda em volta do gráfico.

Borda.

• Uso da borda : Não informar, não usar ou usar.
  • Não informar: Essa opção irá usar a opção padrão do tema.
  • Usar : Seleciona a borda como ativa.
  • Não usar : Retira a borda do gráfico.
• Cor : Seleciona a cor da borda, podendo informar um valor hexadecímal ou escolher ao lado.
• Largura : Seleciona a largura da borda.
• Transparência: Seleciona a transparência da borda.

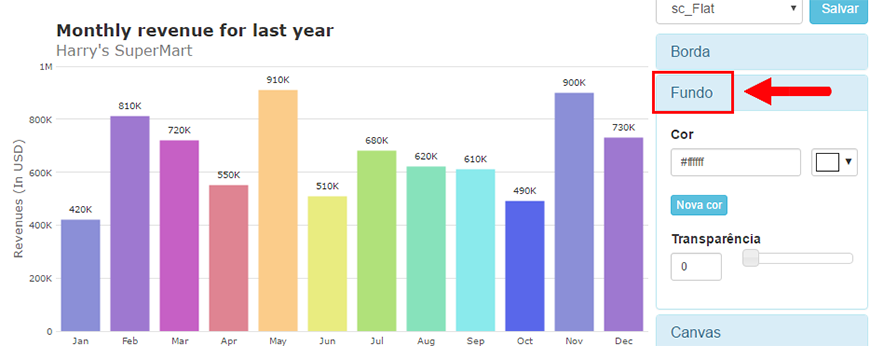

Fundo

Opção para configurar a cor de fundo do gráfico.

Fundo

• Cor : Selciona a cor do fundo, podendo informar um valor hexadecímal ou escolher.
• Nova cor : Adiciona uma nova opção de cor ao fundo.
• Transparência : Seleciona a transparência do fundo.

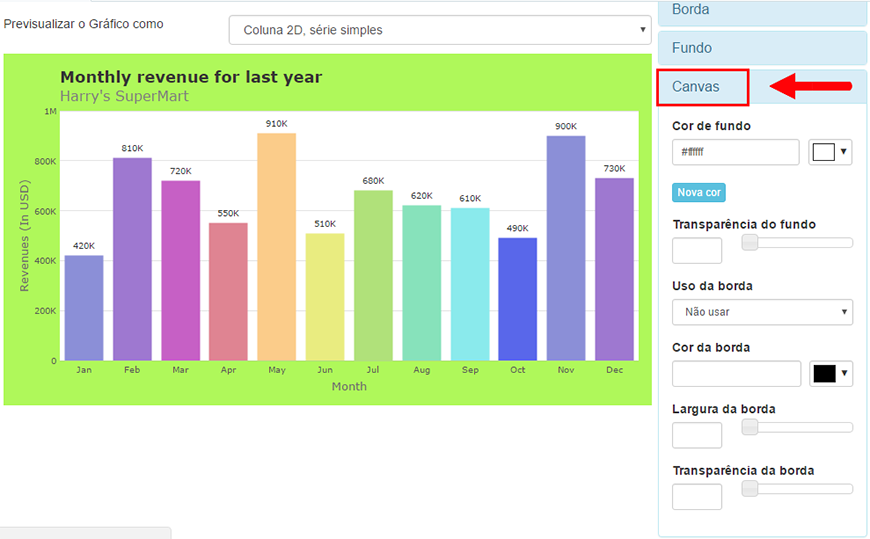

Canvas

Opção para configurar a canvas do gráfico.

Canvas

• Cor : Seleciona a cor da canvas, podendo informar um valor hexadecímal ou escolher ao lado.
• Nova cor : Adiciona uma nova opção de cor.
• Transparência do fundo : Seleciona a transparência do fundo.
• Uso da borda : Não informar, não usar ou usar.
  • Não informar: Essa opção irá usar a opção padrão do tema.
  • Usar : Seleciona a borda como ativa.
  • Não usar : Retira a borda do gráfico.
• Cor : Seleciona a cor da borda, podendo informar um valor hexadecímal ou escolher ao lado.
• Largura : Seleciona a largura da borda.
• Transparência : Seleciona a transparência da borda.

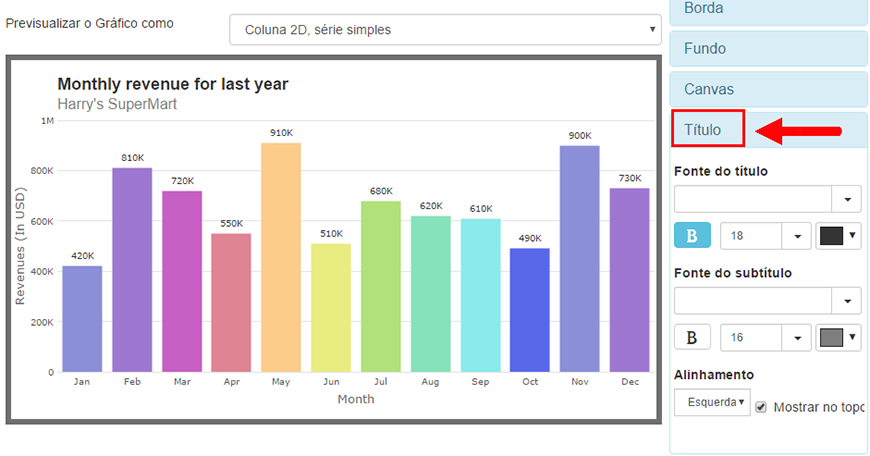

Título

Opção para configurar a formatação do título. Título

• Fonte do título : Seleciona a fonte, tamanho, cor e formatação do título.
• Fonte do subtítulo : Seleciona a fonte, tamanho, cor e formatação do subtítulo para esquerda, centro ou direita.
• Aliamento : Seleciona a posição do título e subtítulo.
• Mostrar no topo : Caso essa opção seja selecionada o título e o subtítulo será posicionada acima do gráfico,caso contrário, será posicionada abaixo.

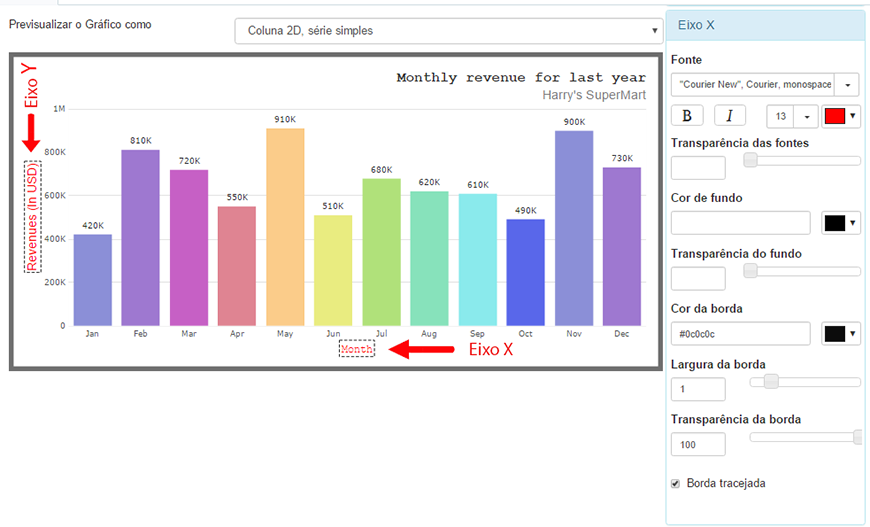

Eixos

Esta opção configura a formatação dos textos do eixo x e y

Eixos

• Fonte : Seleciona a fonte, tamanho, cor e formatação do eixo.
• Cor de fundo : Seleciona a cor de fundo do texto do eixo.
• Transparência do fundo : Seleciona a transparência da cor de fundo do eixo.
• Cor da borda : Seleciona a cor da borda do eixo.
• Largura da borda : Seleciona a largura da borda do eixo.
• Transparência da borda : Seleciona a transparência da cor da borda do eixo.

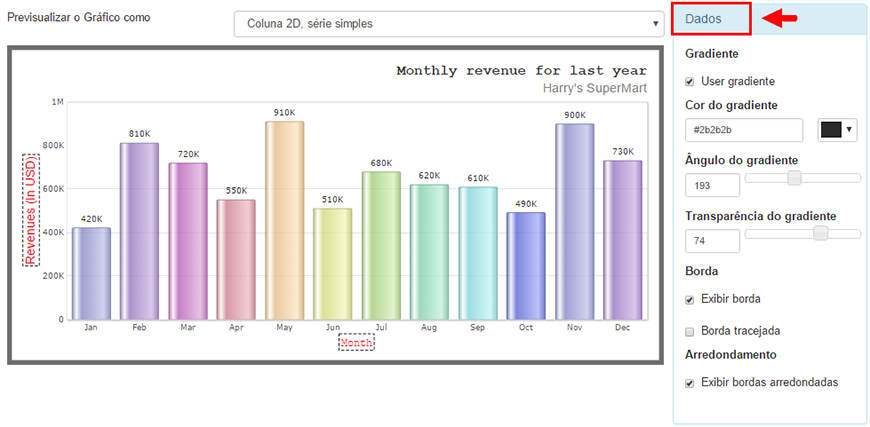

Dados

Opção para configurar os dados do gráfico (registros do banco).

Dados

• Usar gradiente : Habilita o gradiente nos dados.
• Cor do gradiente : Seleciona a cor do gradiente.
• Ângulo do gradiente : Seleciona o ângulo do gradiente.
• Transparência do gradiente : Seleciona a transparência do gradiente.
• Exibir borda : Caso essa opção seja selecionada é ativado a borda nos dados.
• Borda tracejada : Caso essa opção for selecionada a borda fica tracejada, essa opção só é válida se caso a opção “Exibir borda” está marcada.
• Exibir bordas arrendondadas : Essa opção deixa a borda arrendondada.

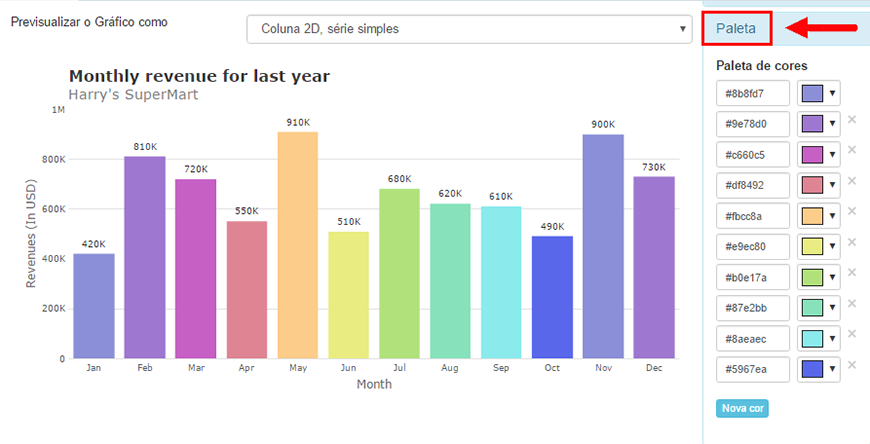

Paleta

Opção para escolher as cores de cada paleta do gráfico.

Paleta

• Paleta de cores : Seleciona a cor de cada paleta do gráfico.

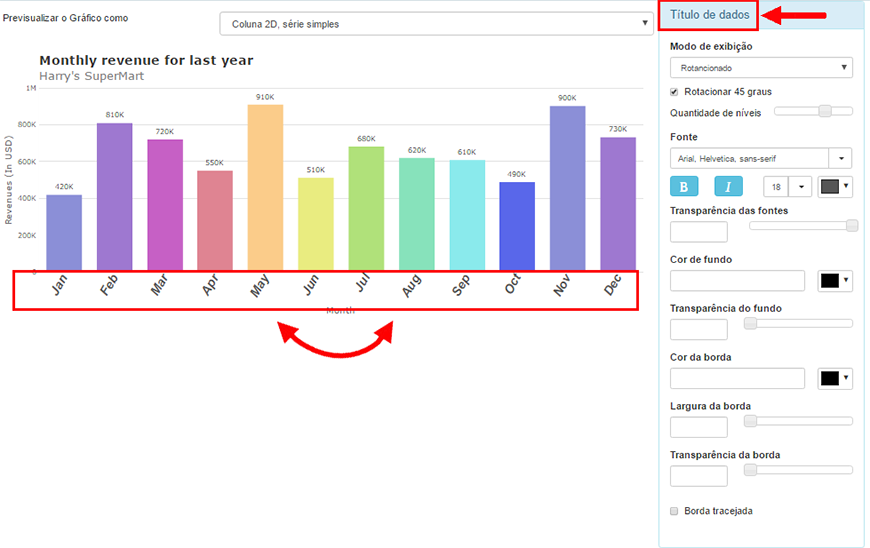

Título de dados

Opção para configurar a formatação do título de dados.

Título de dados

• Modo de exibição : Seleciona o modo de exibição para “Automático”, “Rotancionado”, “Quebra de linhas”, “Em níveis” e “Nenhum”, se caso for selecionado a opção “Automático, selecionará a opção padrão do tema.
• Quantidade de níveis : Seleciona a quantidade de níveis para os títulos de dados.
• Fonte : Seleciona a fonte, e sua formatação como negrito, itálico, tamanho e a cor do título de dados.
• Transparência das fontes : Seleciona a transparência da fonte do título de dados.
• Cor de fundo : Seleciona a cor de fundo para o título de dados.
• Transparência do fundo : Seleciona a transparência da cor de fundo do título de dados.
• Transparência da borda : Seleciona a transparência da cor da borda do título de dados.
• Borda tracejada : Caso essa opção for selecionada a borda do título de dados ficam tracejada.

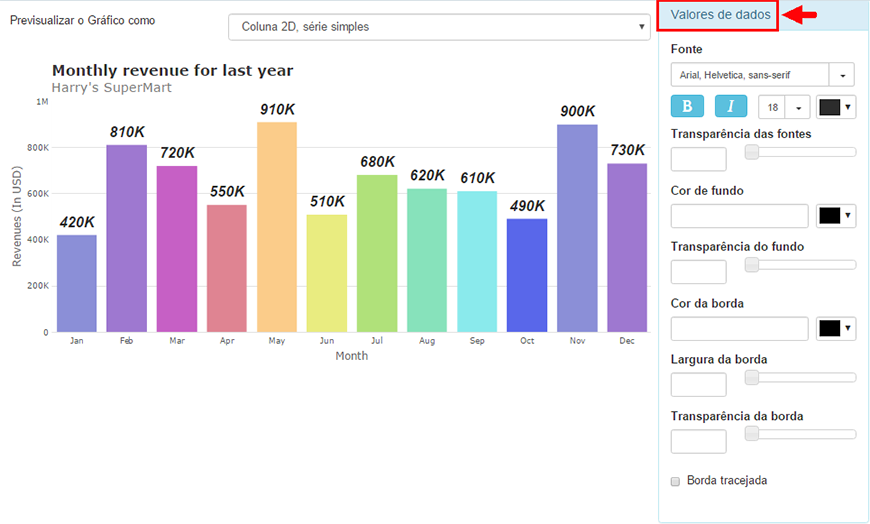

Valores de dados

Opção para configurar a formatação dos valores de dados.

Valores de dados

• Fonte : Seleciona a fonte, e sua formatação como negrito, itálico, tamanho e a cor do valores de dados.
• Transparência das fontes : Seleciona a transparência da fonte do valores de dados.
• Cor de fundo : Seleciona a cor de fundo para o valores de dados.
• Cor da borda : Seleciona a cor da borda para o valores de dados.
• Largura da borda : Seleciona a largura da borda para o valores de dados.
• Transparência da borda : Seleciona a transparência da cor da borda do valores de dados.
• Borda tracejada : Caso essa opção for selecionada a borda do valores de dados ficam tracejada.

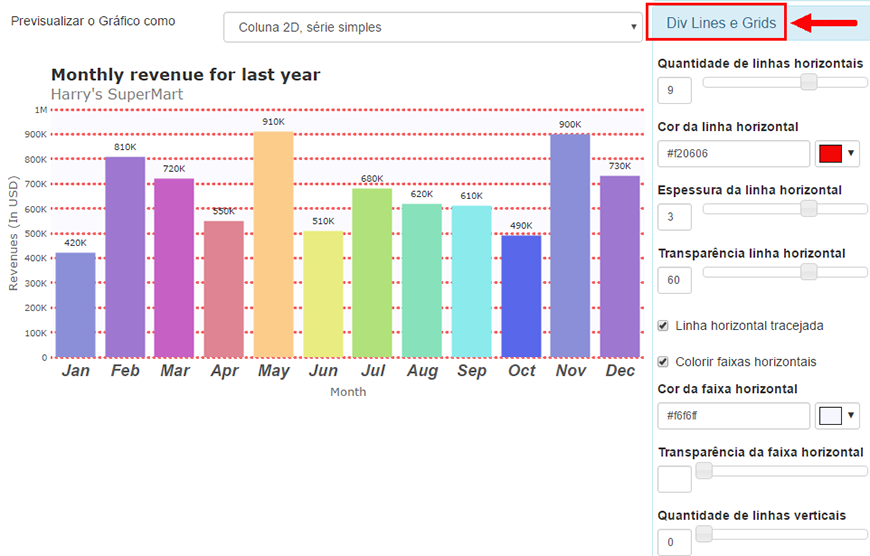

Div Lines e Grids

Opção para configurar a divisão de linhas horinzontais e verticais no gráfico.

Div Lines e Grids

• Quantidade de linhas horinzontais : Seleciona a quantidade de linhas horinzontais que serão mostrada no gráfico.
• Cor da linha horinzontal : Seleciona a cor da linha horinzontal.
• espessura da linha horinzontal : Seleciona a espessura da linha horinzontal.
• Transparência da linha horinzontal : Seleciona a transparência da linha horinzontal.
• Linha horinzontal tracejada : Caso essa opção seja selecionada irá tracejar a linha horinzontal.
• Colorir faixas horinzontal : Caso essa opção seja selecionada o desenvolvedor poderá escolher a cor da linha horinzontal.
• Cor da faixa horinzontal : Seleciona a cor deseja caso a opção “Colorir faixa horinzontal” esteja marcada.
• Transparência da faixa horinzontal : Seleciona a transparência da faixa horinzontal.
• Cor da linha vertical : Seleciona a cor da linha vertical.
• espessura da linha vertical : Seleciona a espessura da linha vertical.
• Transparência da faixa vertical : Seleciona a transparência da faixa vertical.
• Linha vertical tracejada : Caso essa opção seja selecionada irá tracejar a linha vertical.
• Colorir faixas vertical : Caso essa opção seja selecionada o desenvolvedor poderá escolher a cor da linha vertical.
• Cor da faixa vertical : Seleciona a cor deseja caso a opção “Colorir faixa vertical” esteja marcada.
• Transparência da faixa vertical : Seleciona a transparência da faixa vertical.

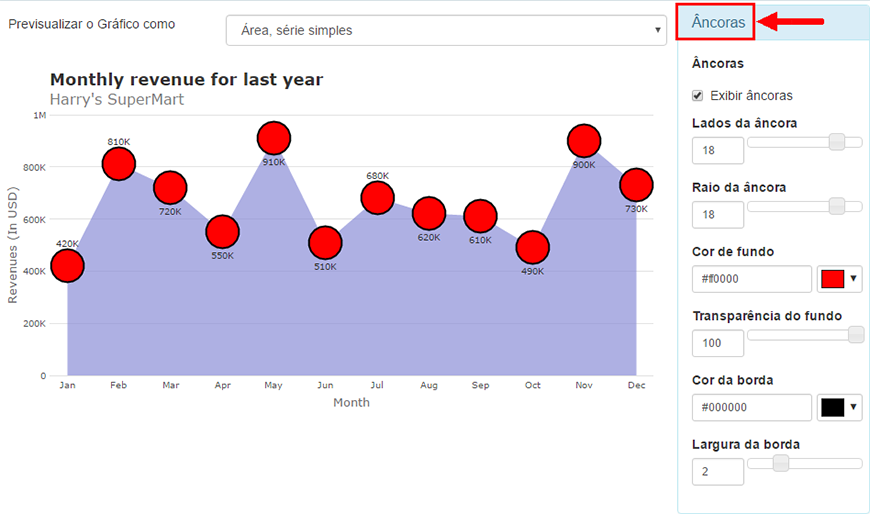

Âncoras

Opção para configurar âncoras no gráfico.

Âncoras

• Exibir âncoras : Selecionada essa opção habilita as âncoras no gráfico.
• Largura da âncora : Seleciona a largura da âncora.
• Raio da âncora : Seleciona o tamanho do raio da âncora.
• Cor de fundo : Seleciona a cor da âncora.
• Transparência do fundo : Seleciona a transparência da âncora.
• Cor da borda : Seleciona a cor da borda da âncora.
• Largura da borda : Seleciona a largura da borda da âncora.

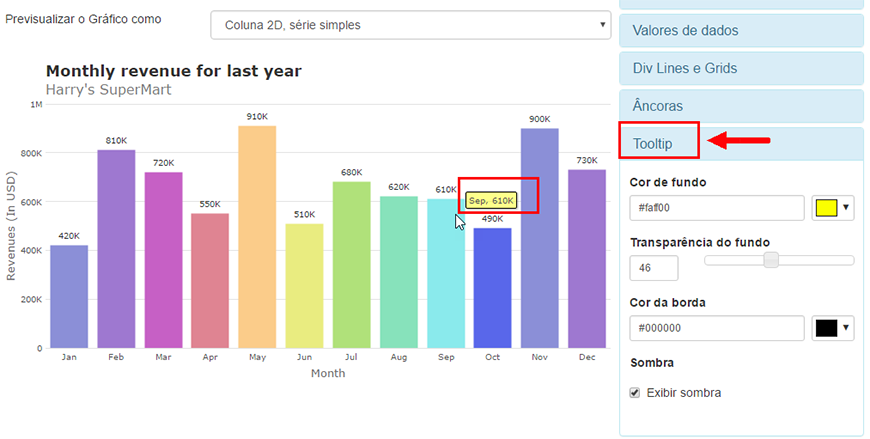

Tooltip

Opção para configurar os tooltips no gráfico.

Tooltip

• Cor de fundo : Selecionada a cor de fundo para o tooltip.
• Transparência do fundo : Seleciona a transparência do fundo do tooltip.
• Cor da borda : Seleciona a cor da borda para o tooltip.
• Sombra : Habilita a sombra no tooltip.

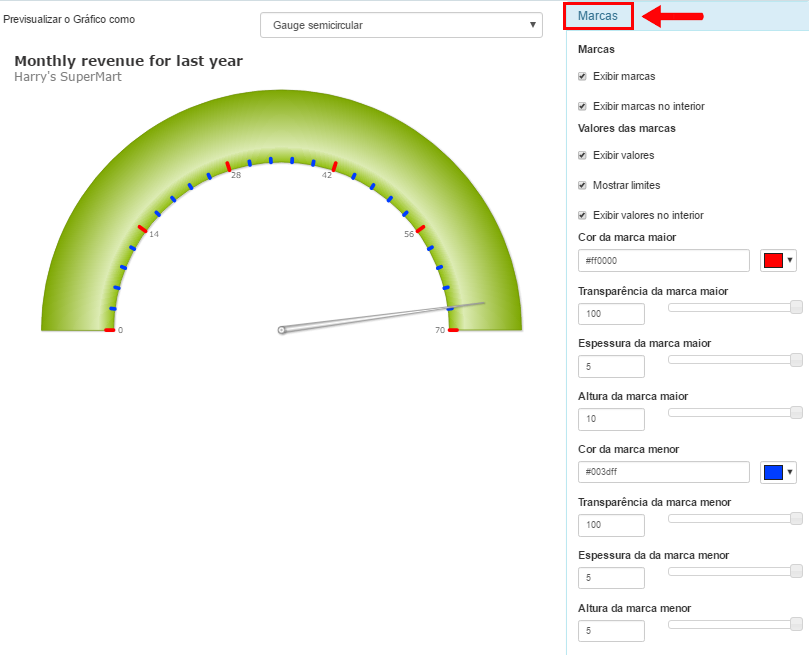

Marcas

Opção para as configurar as marcas do gráfico, essa opção só será possível para o gráfico do tipo “Gauge”.

Marcas

• Exibir marcas : Habilita as marcas no gráfico.
• Exibir marcas no interior : Caso essa opção esteja marcada as marcas do gráfico irá se posicionar lado inteiror do gráfico.
• Mostrar limites : Caso essa opção esteja marcada irá mostrar limites ao gráfico.
• Exibir valores no inteiror : Caso essa opção esteja marcada irá mostrar os valores dentro do gráfico;
• Cor da marca maior : Seleciona a cor da maior marca.
• Transparência da marca maior : Seleciona a transparência da marca maior.
• espessura da marca maior : Seleciona a espessura da marca maior.
• Altura da marca maior : Seleciona o tamanho da marca maior.
• Cor da marca menor : Seleciona a cor da menor marca.
• Transparência da marca menor : Seleciona a transparência da marca menor.
• espessura da marca menor : Seleciona a espessura da marca menor.
• Altura da marca menor : Seleciona o tamanho da marca menor.

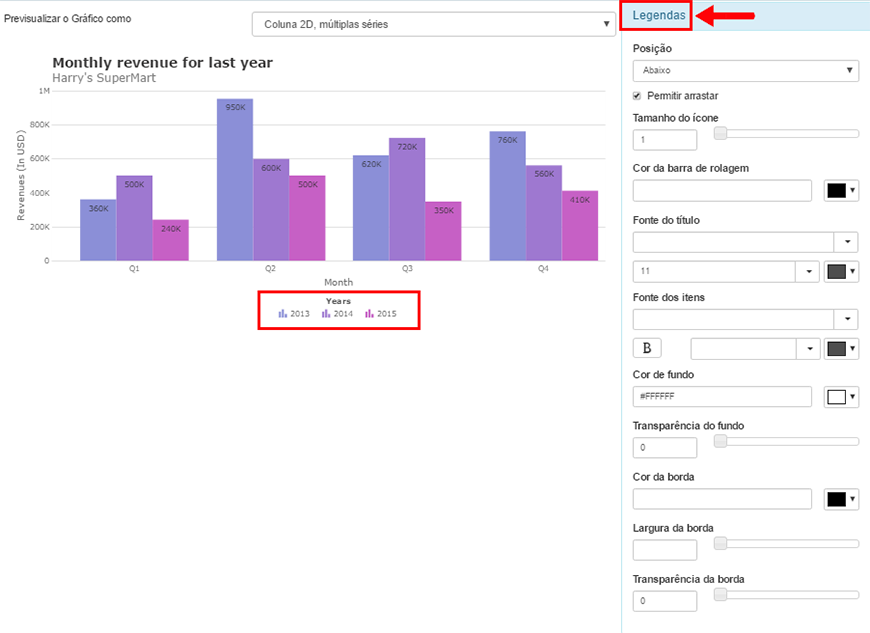

Legenda

Opção para configurar a legenda do gráfico.

Legenda

• Posição : Seleciona a posição da legenda, “Ao lado” ou “Abaixo”.
  • Ao lado : Posiciona a legenda ao lado do gráfico.
  • Abaixo : Posiciona a legenda abaixo do gráfico.
• Permitir arrastar : Caso essa opção esteja marcada será possível arrastar a legenda do gráfico para a posição desejada.
• Tamanho do ícone : Seleciona o tamanho do ícone da legenda.
• Cor da barra de rolagem : Seleciona a cor da barra de rolagem.
• Fonte do título : Seleciona a fonte, e sua formatação como negrito, itálico, tamanho e a cor da legenda.
• Fonte dos itens : Seleciona a fonte, e sua formatação como negrito, itálico, tamanho e a cor dos itens da legenda.
• Cor de fundo : Seleciona a cor do fundo da legenda.
• Transparência do fundo : Seleciona a transparência do fundo da legenda.
• Cor da borda : Seleciona a cor da borda para a legenda.
• Largura da legenda : Seleciona a largura da borda para a legenda.
• Transparência da borda : Seleciona a transparência da borda para a legenda.
